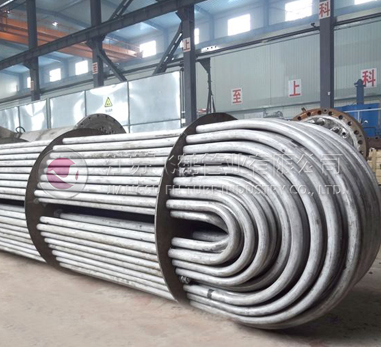

U型換熱管又叫U形管式換熱器，是管殼式換熱器的一種，它由管板、殼體、管束等零部件組成。

在同樣直徑情況下，U形管換熱器的換熱面積大；它結構簡單、緊湊、密封性能高，檢修、清洗方便、在高溫、高壓下金屬耗量小、造價低；U形管換熱器只有一塊管板，熱補償性能好、承壓能力較強，適用于高溫、高壓工況下操作。

結構

U型管式換熱器的主要結構包括管箱、筒體、封頭、換熱管、接管、折流板、防沖板和導流筒、防短路結構、支座及管殼程的其他附件等。

換熱管

1、普通換熱管

用于傳熱的換熱管通常采用較高級冷拔換熱管和普通級冷拔換熱管，前者適用于無相變的傳熱和易振動場合，后者適用于重沸、冷凝傳熱和無振動的一般場合。

換熱管的形式多種多樣，光滑管是傳統的形式，因它具有制造容易、單位長度成本低等優點，在當前應用中較為普遍。管子應能承受一定的溫差與應力，當管程和殼程流體具有腐蝕性時，管子還應具備抗腐蝕能力。

換熱管的長度推薦采用以下系列：1.0m，1.5m，2.0m，2.5m，3.0m，4.5m，6.0m，7.5m，9.0m，12.0m。對于一定的換熱面積，較長的換熱管是比較經濟的，所以工程上的換熱器大致是細長形的結構。但換熱管過長，將不利于換熱器的安裝與維護。

管子的材料來源很廣，有碳鋼、不銹鋼、鋁、銅、黃銅及其合金、銅鎳合金、鎳、欽、石墨、玻璃等及其他特殊材料。換熱管除采用單一材料制造外，為滿足生產要求，也常采用復合管。

2、高效換熱管

為了同時擴大管內、外的有效傳熱面積或強化傳熱，較大程度地提高管程的傳熱系數，將換熱管的內外表面軋制成各種不同的表面形狀，或在管內插入擾流元件，使管內、外流體同時產生湍流，提高換熱管的性能，現已開發出多種高效換熱管。根據換熱管形狀和強化傳熱機理，可劃分為表面粗糙管、翅片管、自支撐管、內插件管等類型。

多數高效換熱管在管內和管外同時都具有強化傳熱作用。根據不同工況，采用高效換熱管與新型管束支撐物的不同組合，可達到比較理想的傳熱效果。
